Просмотр результатов узла Условие

Узел Условие сохраняет таблицу данных, полученную от родительского узла, и передает ее без изменений следующим узлам при успешном выполнения. Узел может остановить выполнение узлов в зависимости от условий и настроек на вкладке Дочерние узлы (Родительские узлы).

Окно просмотра результатов узла Условие содержит две вкладки: Результаты и Настройки.

condition view.rus

Если к узлу Условие подключен один родительский узел, то на вкладке Результаты будет отображена таблица, содержащая две колонки:

  • Правила – наименование используемого правила.

  • Результат – результат применения указанного правила: true (истина) или false (ложь).

Внизу таблицы отображается итоговый результат работы узла. Если результат положительный, то значение равно true (истина) и выделено зеленым цветом. Если результат отрицательный, то значение равно false (ложь) и выделено красным цветом.

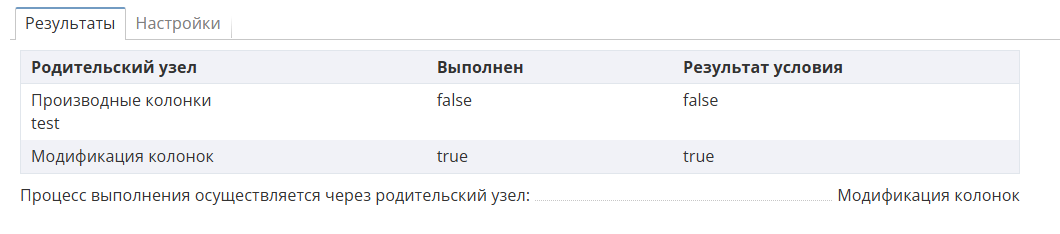

Если к узлу было подключено несколько родительских узлов, то вкладка Результаты будет содержать следующие колонки:

  • Родительский узел – содержит все входящие узлы, которые были использованы узлом Условие.

  • Выполнен – отображает значение True, если родительский узел выполнен, в противном случае, False.

  • Результат условия – если условия были выполнены, то отображает значение True в противном случае, False.

condition view another.rus
